MLCC产品种类及规格介绍

3235 0 0 2020-06-29

依照【温度】特性分类 : 电容值随温度变化情形,可分为 COG(NPO)、X7R、Z5U、Y5V 等。
COG为EIA标准,其表示温度从 -55°C到125°C电容值变化(以25°C之电容值为基准),COG为 +/- 30ppm/°C 。
NPO为COG一般常用之称乎,N为「负(negative)」,P表「正(positive)」,O表「零」,表示此电容器在使用温度范围中, 其电容变化量很小几乎为零。
X7R : 表示-55°C(X)~125°C(7)其容量变化(以25°C为基准)必须 ±15%(R) 以内。

Y5V : 表示-30°C(Y) ~到 85°C(5) 其容量变化(以25°C为基准)必须在+22~82%(V)以内。

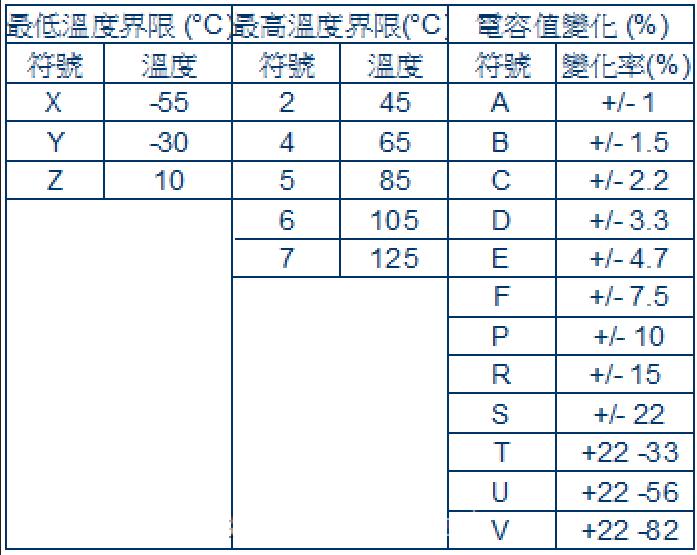

以下是MLCC的温度特性代表符号,仅供参考:

MLCC容值

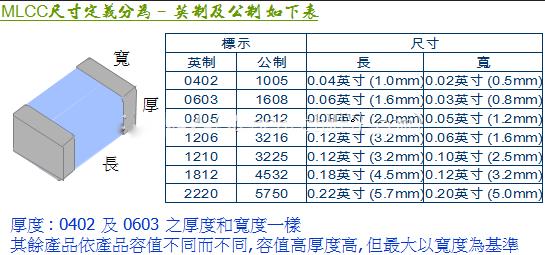

依照MLCC产品【尺寸】的大小分类 : 0402 ; 0603 ; 0805 ; 1206 等。
MLCC尺寸大小定义



依照【电容量】来区分: 如 10 PF, 100P, 1nF, 1 µF, 10 µF 等。

依照【工作电压】区分: 如 10V, 16V, 25V, 50V, 100V, 200V, 500V, 1KV, 2KV, 3KV。同一系列的产品, 其工作电压越高,则其介电层厚度就必须越厚, 相对的其电容值也就较低。
例如:Y5V/0603/100nF产品 其工作电压可达25v(堆叠层数:约20 层, 介电层厚:12 µm);Y5V/0603/1µF产品 其工作电压只有10v(堆叠层数: 约76层, 介电层厚:7 µm) 。

依照【容值允差】区分 :如 ±0.1pF(B值)、±0.25pF(C值)、±0.5pF(D值)、±1%(F值)、±2%(G值)、±5% (J值)、±10%(K值)、±20%(M值)、 -20%~+80%(Z值)。

所以,一个完整的 MLCC 产品在规格描述上至少必须包括以上的全部特性。
例如 :< NPO/0603/100PF/J/50V>
表示此产品的规格为 : NPO材质、0603尺寸、100PF容值、容值允差为±5%、耐压为50V。
