贴片电阻数字标注法表示电阻阻值
213 0 0 2023-09-22
贴片电阻上面的印字绝大部分标识其阻值大小，贴片电阻的阻值通常以数字形式直接标注在电阻的表面，所以读电阻的阻值直接看电阻表面的数字即可。那么今天超翔小编来讲讲贴片电阻数字标注法，希望对新入行的电子元器件采购有所帮助！
常规3位数字标注法表示电阻阻值
贴片电阻3 位数字标注法：
由三个数字组成。前面两位是有效数字，第三位数表示科学计数法中10的幂指数，基本单位是Ω，即：XXY=XX*。例如103，1和0是有效数字直接写下来即可，3表示10 的几次幂，即10的3次方，如图所示。所以103表示的阻值就是10×Ω=10×1000Ω=10000Ω=10kΩ。
常规3位数标注法表示电阻阻值多用于E-24 系列。精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。举例如表：
常规 3 位数标注法表示电阻阻值实例：
实际标注 | 算法 | 实际值 |
100 | 100=10*100=10*1=10 | 10Ω |
181 | 181=18*101=18*10=180 | 180Ω |
272 | 272=27*102=27*100=2.7K | 2.7KΩ |
333 | 333=33*103=33*1000=33K | 33KΩ |
434 | 434=43*104=43*10000=430K | 430KΩ |
565 | 565=56*105=56*100000=5.6M | 5.6MΩ |
贴片电阻4 位数字标注法：

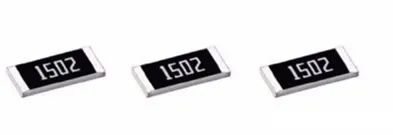

由四个数字组成，一般电阻的误差±1％。前面三位是有效数字，第四位表示科学计数法中10的幂指数。例如1502，150是有效数字， 2表示10的二次方，如图所示。基本单位是Ω，即：XXXY=XXX*，所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ。
常规4位数字标注法多用于E-24,E-96 系列，精度为±1%(F),±0.5%(D)。举例如表所示。
常规4位数标注法表示电阻阻值实例：
实际标注 | 算法 | 实际值 |
0100 | 0100=10*100=10*1=10 | 10Ω |
1000 | 1000=100*100=100*1=100 | 100Ω |
1821 | 1821=182*101=182*10=1.82k | 1.82kΩ |
2702 | 2702=270*102=270*100=27k | 27kΩ |
3323 | 3323=332*103=332*1000=332k | 332kΩ |
4304 | 4304=430*104=430*10000=4.3M | 4.3MΩ |
2005 | 2005=200*105=200*100000=20M | 20MΩ |
贴片电阻字母表示小数点位置：
R表示小数点位置的方法是由数字和字母组成，例如5R6、R16等。这里只需要把R换成小数点即可，例如：5R6=5.6Ω、R16=0.16Ω。
R表示小数点位置的方法表示电阻阻值
"R"是表示电阻，“Ω”是表示电阻的单位——“欧姆”，在物理概念里面，我们不会也不能把两者混用。但是在工业生产中，由于使用希腊字母不是很方便，所以经常采用R代替“Ω”作为单位。
① R表示小数点位置的方法表示电阻阻值实例：
实际标注 | 算法 | 实际值 |
10R | 10R=10.0 | 10Ω |
1R2 | 1R2=1.2 | 1.2Ω |
R01 | R01=0.01 | 0.01Ω |
R12 | R12=0.12 | 0.12Ω |
100R | 100R=100.0 | 100Ω |
12R1 | 12R1=12.1 | 12.1Ω |
4R70 | 4R70=4.70 | 4.70Ω |
R051 | R051=0.051 | 0.051Ω |
R750 | R750=0.750 | 0.750Ω |
字母M、k、R、m都可以用来表示小数点。单位为mΩ时，m表示小数点位置。m表示小数点位置的方法表示电阻阻值实例如表格所示。
② m表示小数点位置的方法表示电阻阻值实例：
实际标注 | 算法 | 实际值 |
36m | 36m=36mΩ | 36mΩ |
5m1 | 5m1=5.1mΩ | 5.1mΩ |
100m | 100m=100mΩ | 100mΩ |
47m0 | 47m0=47.0mΩ | 47.0mΩ |
5m10 | 5m10=5.10mΩ | 5.10mΩ |
同样，如果单位是MΩ，kΩ，则M、k表示小数点位置。不过这种情况比较少，一般MΩ，kΩ数量级的电阻采用3位数字或者4位数字来表示。
