贴片电容X5R/X6S/X7R与COG/U2J材质的特征和用途的区别？
3423 0 0 2023-09-25
贴片电容材质的特征和用途有哪些区别？
贴片电容材质分为2种类型：有温度补偿型和高介电常数型，不同类型用于不同用途电路中，使用前请参考下图特性差异：
| 温度补偿型(CLASS1) | 高介电常数型(CLASS2) | |
|---|---|---|
| 材料类 | 锆酸钙类 | 钛酸钡类 |
| 主要温度特性 | C0G(温度引起的容量变化小) | X5R/X7R(温度引起的容量变化大) |
| 直流偏圧特性 | 无 | 有 |
| 老化特性 | 无 | 有 |
| 静电容量 | 介电常数低、静电容量小 | 介电常数高、可获得大容量 |
| 主要电路用途 | 用于振荡、调谐（滤波）、耦合、匹配等 | 用于偏置电路、平滑、去耦、耦合等 |
温度补偿型：
高介电常数型：

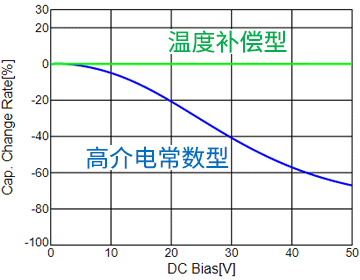

温度补偿型没有DC偏置特性，所以没有容量变化。
