贴片电阻封装尺寸功率对照表

电子知识讲解

1841 0 0 2023-10-12

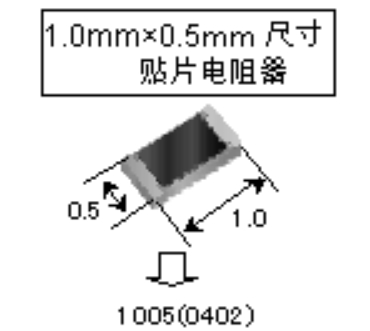

贴片电阻常见的封装尺寸有九种，有英制公制两种表示方式，两种尺寸代码是由4位数字表示，我们常说的有0201、0402、0603、0805、1206、1210、1812、2010、2512封装指的就是英制代码，单位为英制。另外一种为公制，单位为毫米。

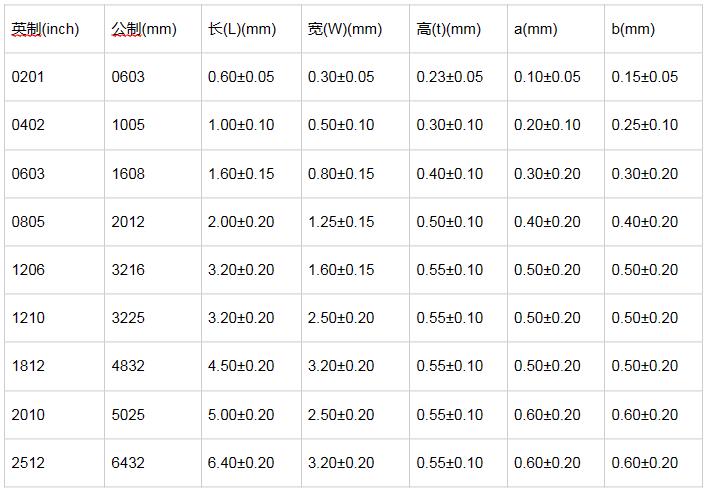

下面为贴片电阻封装英制和公制的关系及详情尺寸对照表：

贴片电阻功率对应关系：

贴片电阻特点：

1、体积小、重量轻

2、适应再流焊与波峰焊

3、装配成本低，并与自动贴装设备匹配

4、机械强度高、高频特性优越

5、符合ROHS指令要求

6、符合无卤素要求

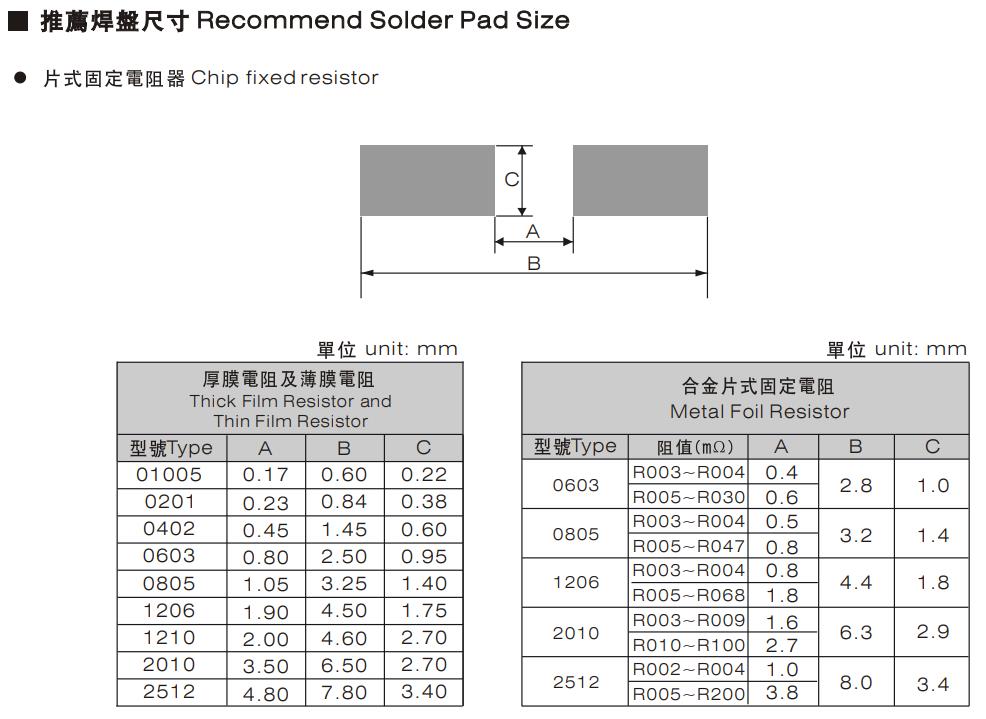

贴片电阻焊盘尺寸：

以上主要介绍分享：贴片电阻封装尺寸功率对照表：如有需要贴片电阻阻值型号参数请留言联系，我们会在第一时间回复您，大量现货库存，型号齐全，价格优惠，交期稳定，快速发货。
