外观尺寸 2.00±0.20MM

村田电容(muratachine)片状独石陶瓷电容器

村田贴片电容命名规则：
(品名)GR M 18 8 R7 1C 225 K E15 D

GRM——镀锡电极品(普通贴片陶瓷电容)

常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。

——尺寸(长*宽)(1.6*0.8mm)

国内通用尺寸表示是(长*宽)1.6*0.8mm(单位为mm).国际上通用尺寸表示是用英0603(单位为inch)，

村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:

03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603 21----2.0*1.25mm----0805

31----3.2*1.6mm----1206 32----3.2*1.5mm----1210 42----4.5*2.0mm----1808 43----4.5*3.2mm----1812

55----5.7*5.0mm----2220

——表示厚度(T)(0.8mm)

常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:

5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

R7 ——表示材质(X7R)

常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：

5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

5C工作温度是-55度——+125度，温度系数是0+-30ppm/度;

R6工作温度是-55度——+85度，温度系数是+-15%;

R7工作温度是-55度——+125度，温度系数是+-15%;

F5工作温度是-30度——+85度。温度系数是+22,-82%

100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。材质的选用直接影响到电容值的精度与耐温度情况。

1C——表示额定电压(DC16V)

常用电压村田表示有0J，1A，1C，1E，1H等，对应值如下：

0J------6.3V 1A------10V 1C------16V 1E-----25V 1H-----50V

225——表示静电容量(2.2UF)

由3位字母数字表示，单位为皮法(pF)。第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数，有小数点时以大写字母“R”表示，此时所有数字均为有效数字。

比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10为有效数字.第3位1为前面10有效数字后0的个字为1个.也就是100pF)

1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)

K ——表示静电容量允许偏差(+-10%)

静电容量允许偏差，也就是常说的档位、精度(+-10%)

常用档位有B、C、D、J、K、M、Z,具体对应值如下:

B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

正常5C材质的精度可做到B、C、D、J档;R6、R7材质的精度可做到K、M档;F5材质精度是Z档。

E15——个别规格代码

(可忽略，不重要)

——包装方式(直径180mm纸带编带盘装)

常用包装方式有L、D、B等，具体方式如下：

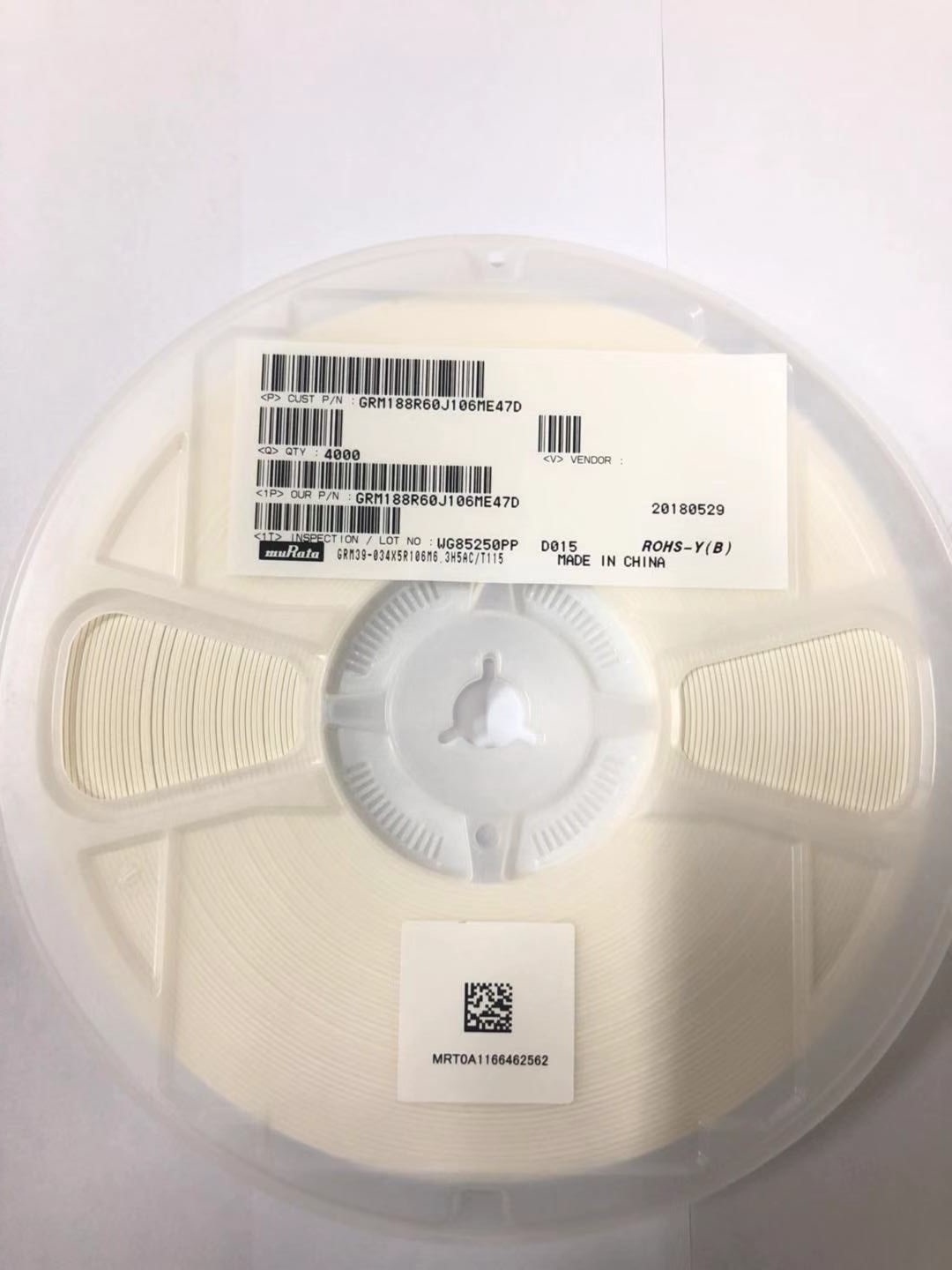

L表示直径180mm的压纹带(塑料)编带盘装;D表示直径180mm纸带编带盘装;B表示散袋装。

■应用限制
在将我们的产品用于以下要求特别高的可靠性以防止出现缺陷的应用之前，请与我们联系
可能直接损害第三方的生命，身体或财产。
①飞机设备②航空设备③海底设备④电厂控制设备⑤医疗设备
⑥运输设备（车辆，火车，轮船等）⑦交通信号设备⑧防灾/犯罪预防设备
⑨数据处理设备⑩具有与上面列出的应用类似的复杂性和/或可靠性要求的应用。
■保管及使用条件
1.片状多层陶瓷电容器（以下简称“电容器”）的性能可能会受到存储条件的影响，请在交货后立即使用。
1-1。在以下条件下，请为电容器保持适当的存储空间：室温为5℃至40℃，相对湿度为20％至70％。
高温高湿条件和/或长时间存放可能导致包装材料变质。
如果自交货以来已经过去了六个月以上，请在使用前检查包装，安装等。
另外，这可能导致电极氧化。如果自交货以来已经过去了一年以上，则在使用前还要检查可焊性。
1-2。腐蚀性气体会与电容器的终端（外部）电极或导线发生反应，从而导致可焊性差。
请勿将电容器存放在腐蚀性气体（例如硫化氢，二氧化硫，氯气，氨气等）组成的环境中。
1-3。由于湿度快速变化引起的湿气凝结或端子电极上直射阳光引起的光化学变化和/或树脂/环氧树脂涂层，可焊性和电性能可能会下降。

请勿在阳光直射或高湿度的条件下存放电容器

■评分
1，温度相关特性
1.电容器的电气特性会随温度变化。
1-1。对于温度依赖性较大的电容器，电容可能会随温度变化
变化。为了确保合适的电容值，建议采取以下措施。
（1）在工作温度范围内选择合适的电容。
（2）电容可能会在额定温度范围内变化。
当在需要紧密（窄）电容的电路中使用高介电常数型电容器时
容差（例如时间常数电路），请仔细考虑温度特性，以及
仔细确认实际使用条件和实际系统中的各种特性。
[温度特性X7R（R7）的示例] [温度特性X5R（R6）的示例]
样品：0.1μF，额定电压50VDC样品：22μF，额定电压4VDC
