贴片电阻识别方法
1692 0 0 2019-12-27

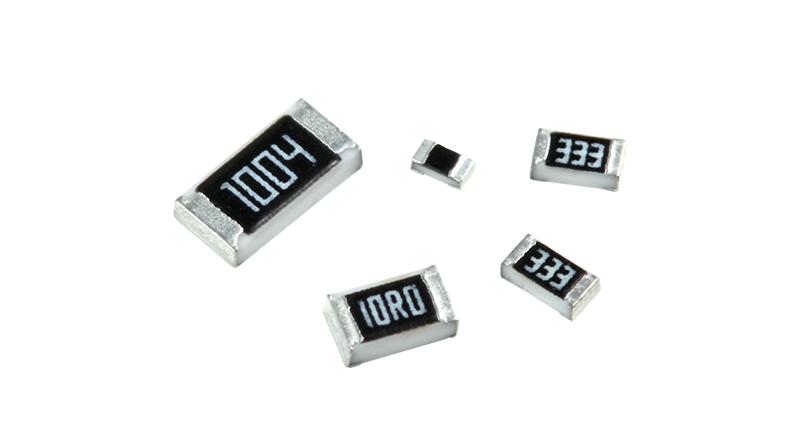

贴片电阻体积上标识了阻值，很容易分辨。而贴片电容是用肉眼看不到容值的没有标注。贴片电阻常见的有：厚膜电阻，薄膜电阻，精密电阻，抗硫化电阻，合金电阻等！
1、数字索位标称法（一般矩形片状电阻采用这种标称法）
数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为
有效数字，第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。
例如：“102′’表示“1000Ω”;“151”表示“150Ω”。 如果是小数。则用“R
”表示“小数点”。并占用一位有效数字，其余两位是有效数字。例如：“5R6″表示
k=kΩ=1000Ω；
M=MΩ=1000000Ω；
微型贴片电阻的标识代码一般标记为三位数或者四位数，三位数精准度为5%，四位数的精准度为1%，比如说：
贴片电阻识别方法:
1、数字索位标称法（一般矩形片状电阻采用这种标称法）
数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为
有效数字，第三位表示在有效数字后面所加“0”的个数。这一位不会出现字母。
例如：“102′’表示“1000Ω”;“151”表示“150Ω”。 如果是小数。则用“R
”表示“小数点”。并占用一位有效数字，其余两位是有效数字。例如：“5R6″表示
“5.6Ω”;“R15”表示“0.15Ω”。
2、万用表识别贴片电阻
在没法通过肉眼准确区分或者不能肯定是贴片电阻的时候，就要借助万用表工具，将万用表调到电阻档，先选择大一点的档位，
测试看是否有阻值显示，如果有就表明这是贴片电阻，如果要测量准确的阻值，如果阻值显示小，就调小档位再测量；如果阻值显示大，就调大档位再测量。
常用的贴片电阻阻值换算公式大全如下：
Ω=Ω；k=kΩ=1000Ω；
M=MΩ=1000000Ω；
微型贴片电阻的标识代码一般标记为三位数或者四位数，三位数精准度为5%，四位数的精准度为1%，比如说：
5R5=0.5Ω，R55=0.55Ω

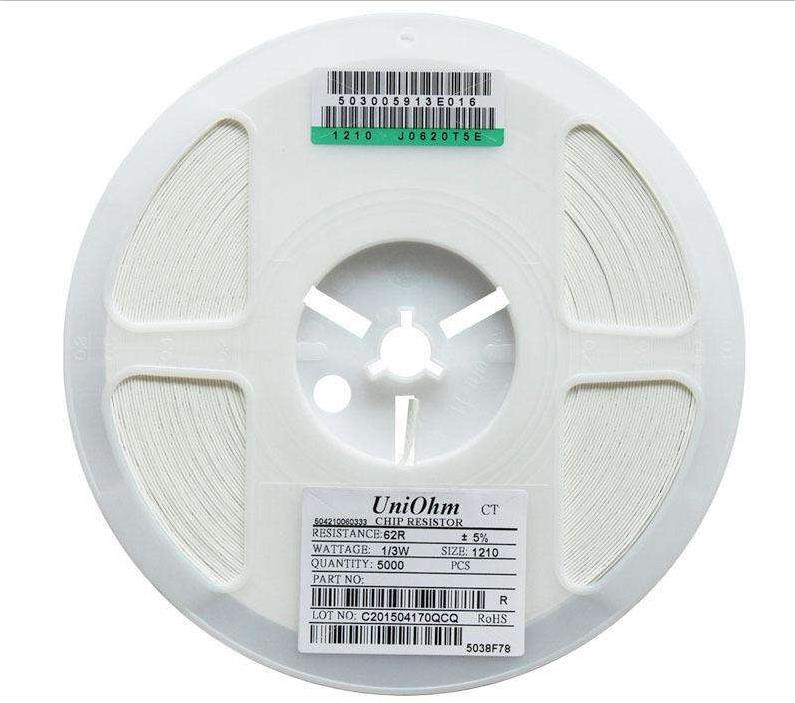

如图所示：这是一盘厚声贴片电阻，我们可以清楚的看到料盘上的标识阻值，功率，误差，尺寸，包装数量等信息。
贴片电阻的封装与功率关系如下表：
封装 额定功率 70°C 最大工作电压(V) 英制(inch) 公制(mm) 常规功率系列 提升功率系列
0201 0603 1/20W / 25
0402 1005 1/16W / 50
0603 1608 1/16W 1/10W 50
0805 2012 1/10W 1/8W 150
1206 3216 1/8W 1/4W 200
1210 3225 1/4W 1/3W 200
1812 4832 1/2W / 200
2010 5025 1/2W 3/4W 200
2512 6432 1W / 200
相信根据上面的讲解对贴片电阻识别也有一定的了解跟认知，如有不懂请咨询我们，超翔有专业的技术团队，更多电子知识请关注超翔电子官网。
